Metal Seat(금속 시트) 특징

고온, 고압, 고마모 환경에서도 사용 가능

Stellite, SS316, Inconel, Hastelloy 등의 내열 / 내마모 합금 사용

연성 시트가 아님 → 완벽한 Bubble-tight 밀봉은 어려울 수 있으나,→ 정밀 가공과 설계로 Class IV~VI 수준의 누설 방지 가능

장점

고온, 고압, 고부식 환경에 사용 가능 (보일러, 증기, 오일, 가스 등)

디스크/시트 마찰이 없어 수명 길고 작동 토크 작음

Bubble-tight에 가까운 sealing 가능 (정밀 가공 시)

유지보수 주기가 길다 → 산업 플랜트에 적합

주로 사용되는 분야

발전소 (증기 라인)

석유화학 플랜트

정유/가스/고온 배관 시스템

LNG, 고온 고압 제어밸브 등

주요 특징

항목

설명

SEAT 구조

Metal-to-Metal

온도 범위

~ 600°C 이상도 가능 (재질에 따라 다름)

RATING

JIS B 2210 ( 5K, 10K, 16K, 20K, 30K), ASME B 16.5 & 16.47 ( CLASS 150, 300, 600, 900 ), EN 1092-1 ( PN06, PN10, PN16, PN25, PN40 ), AWWA C 207 등

작동 방식

90도 회전 (기어, 전동, 공압, 수동 등)

내식성/내마모성

매우 우수 (재질 선택 가능)

누설 등급

일반적으로 ANSI Class IV~VI

작동기

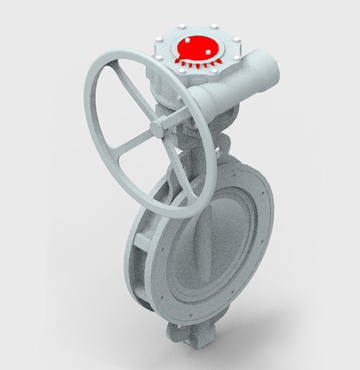

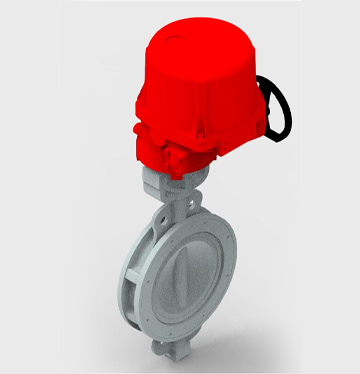

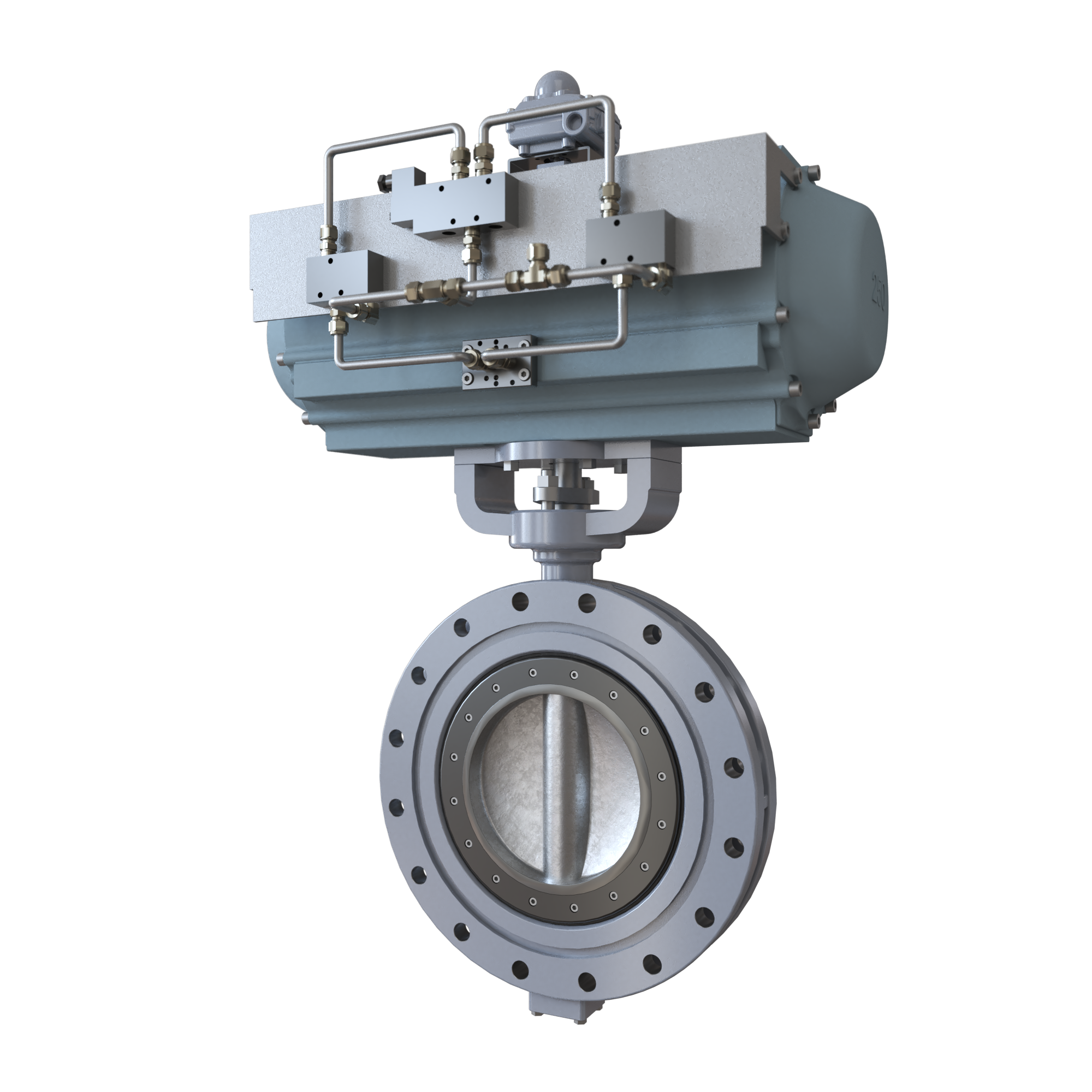

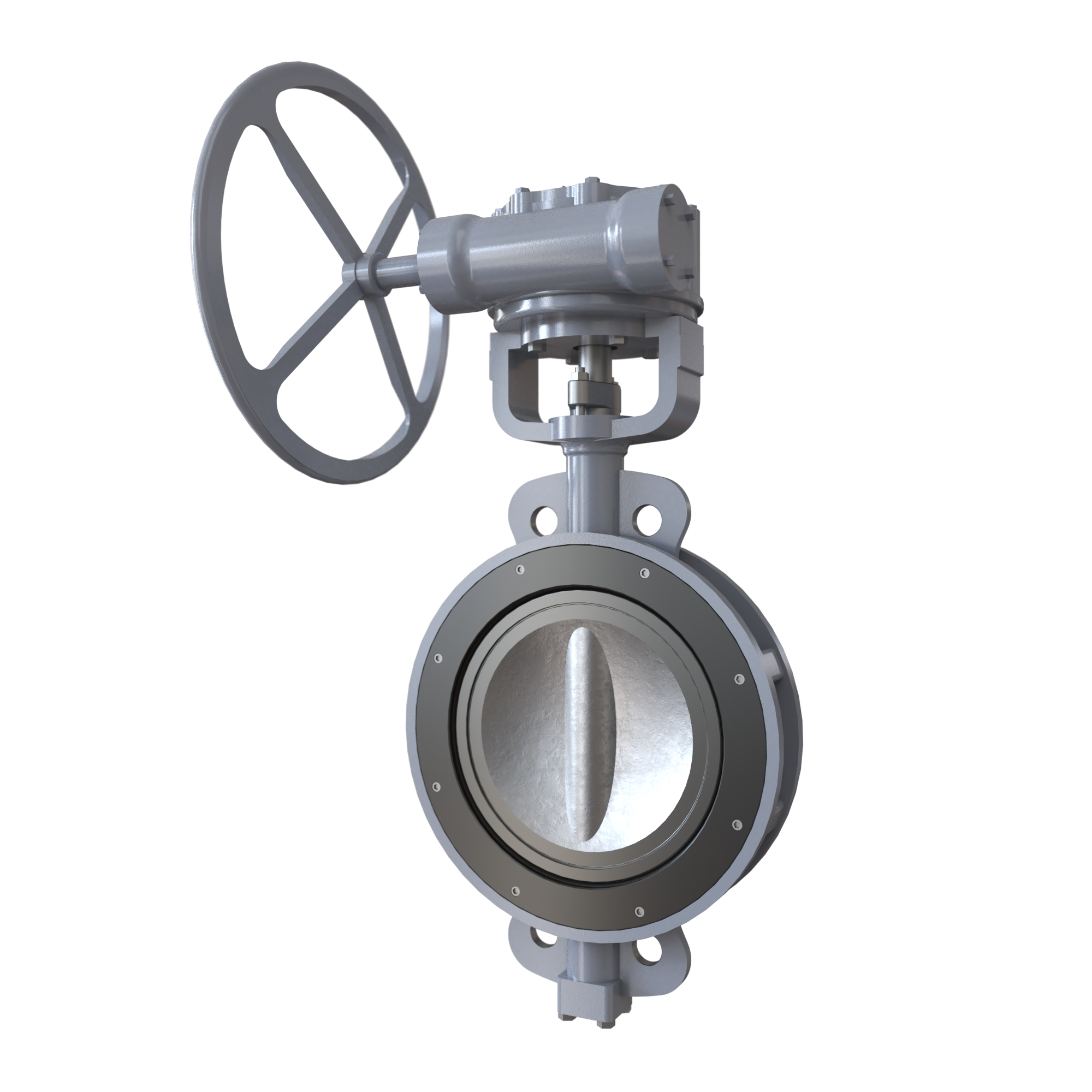

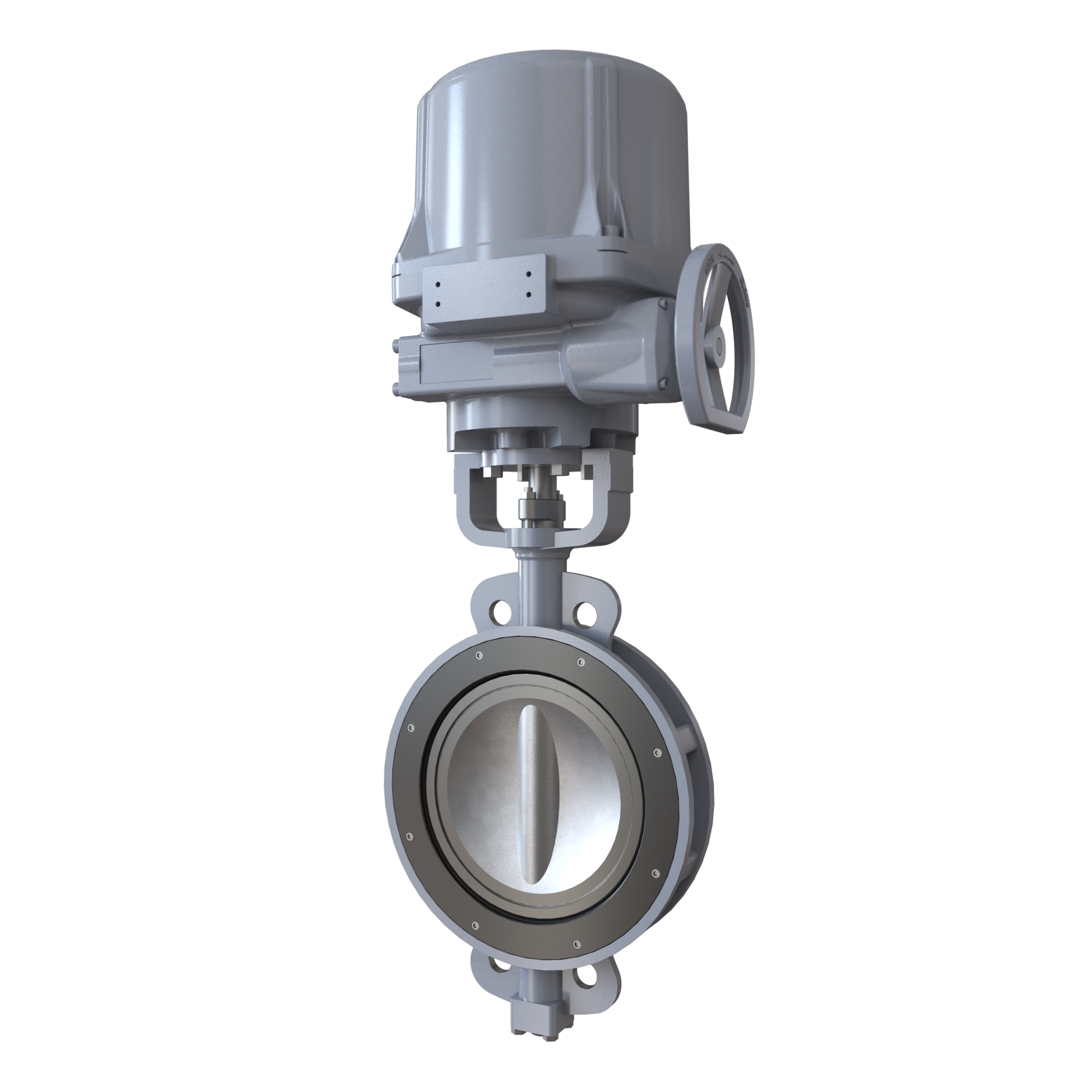

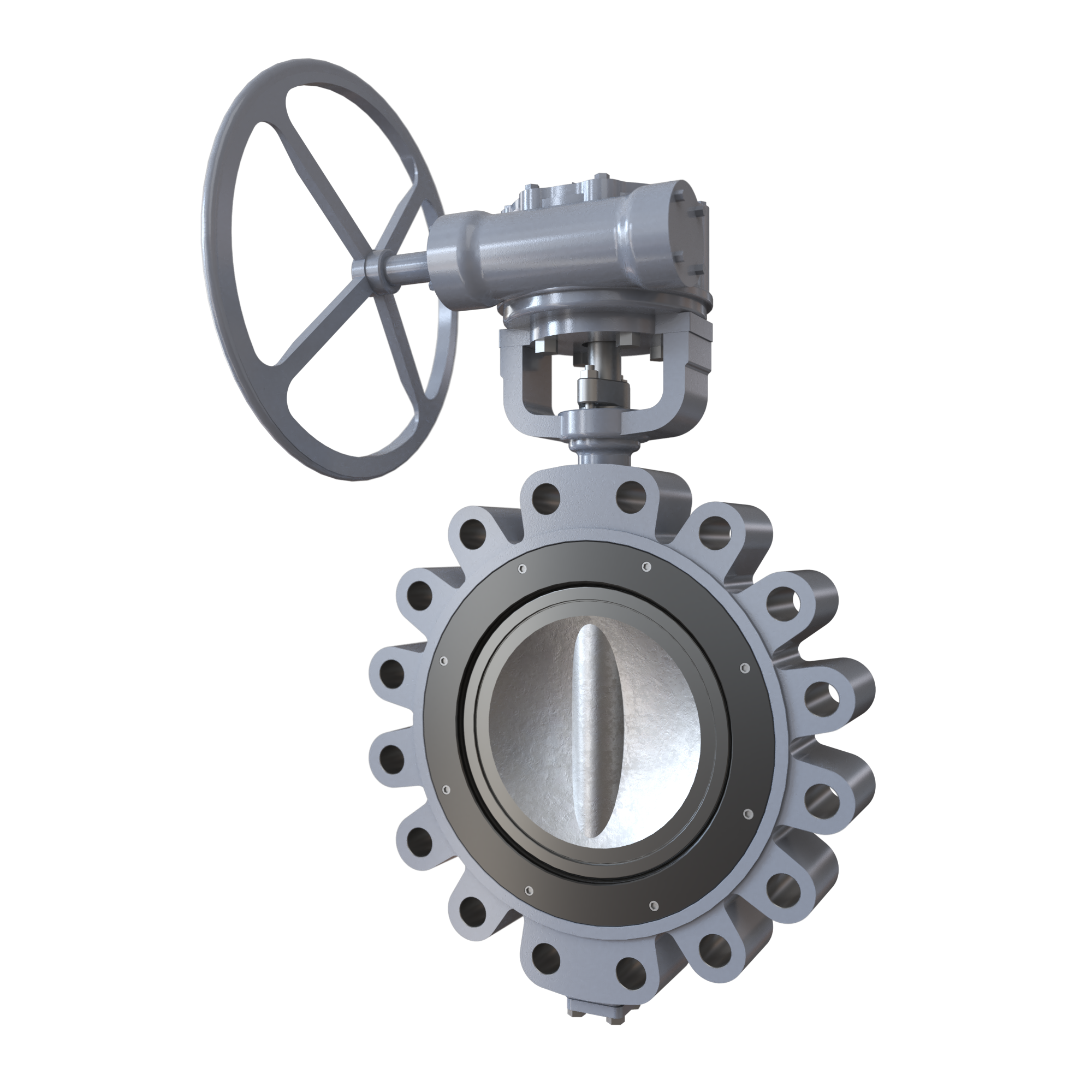

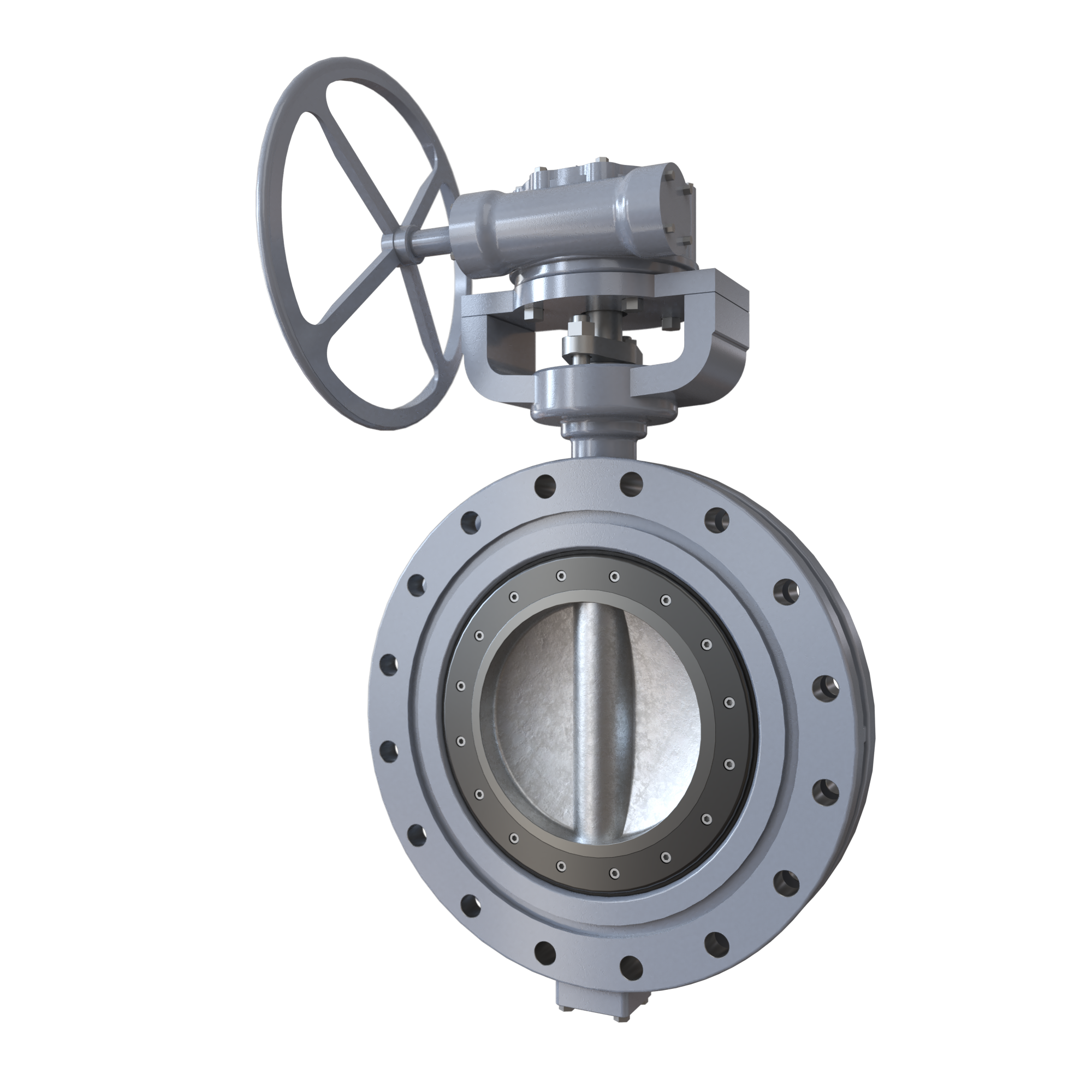

기어 등 수동식 및 전동, 공압, 유압 등 자동식

비교 요약

항목

Rubber Seat

PTFE Seat
(Double
Eccentric)

Metal Seat
(Triple
Eccentric)

마찰

있음

적음

거의 없음

밀봉성

매우 우수
(Bubble tight)

우수

우수
(Class IV~VI)

내화학성

중간~좋음

매우 우수

재질에 따라 다름

내열성

낮음
(80~110°C)

중간
(200°C)

매우 높음
(~600°C 이상)

내압성

중간

중상

매우 높음

비용

저렴

중간

고가
