작동 방식
90도 회전으로 개폐
디스크를 회전시켜 유량을 제어하며, 작동이 빠르고 간단합니다.
BUTTERFLY VALVE
BUTTERFLY VALVE
CONCENTRIC BUTTERFLY VALVE
( RUBBER & PTFE SEAT )
( RUBBER & PTFE SEAT )
구조적 특징
단순 설계 디자인으로 유지보수가 간편합니다.
좁은 작업공간에도 설치가 가능합니다.
경량화: 게이트, 글로브, 볼밸브 등 여타밸브에 비해 중량이 작아 작업성이 좋습니다.
좁은 작업공간에도 설치가 가능합니다.
경량화: 게이트, 글로브, 볼밸브 등 여타밸브에 비해 중량이 작아 작업성이 좋습니다.
제품정보
주요 특징 ( RUBBER & PTFE SEAT )
고무 시트(EPDM, NBR, VITON 등)가 밸브 디스크를 밀봉하여 누설이 거의 없음
(Bubble tight sealing).
(Bubble tight sealing).
금속 시트보다 내식성과 밀봉성이 우수.
유체가 직접 밸브 본체에 닿지 않고, 고무 시트에 닿기 때문에 내식성이 향상됨.
배관 체결시에 가스켓이 별도로 필요가 없다.
( RUBBER SEAT가 가스켓 역할을 한다. )
( RUBBER SEAT가 가스켓 역할을 한다. )
사용 압력 및 온도
항목
설명
RATING
JIS B 2210 ( 5K, 10K, 16K)
ASME B 16.5 & 16.47 ( CLASS 150 )
EN 1092-1 ( PN06, PN10, PN16) AWWA C 207 등
단, PTFE SEAT의 경우 : JIS 5K, 10K & PN 06, 10 & CLASS 150 ( 10 Bar 미만 )
ASME B 16.5 & 16.47 ( CLASS 150 )
EN 1092-1 ( PN06, PN10, PN16) AWWA C 207 등
단, PTFE SEAT의 경우 : JIS 5K, 10K & PN 06, 10 & CLASS 150 ( 10 Bar 미만 )
온도 범위
약 -50℃ ~ 110℃ ( SEAT의 재질에 따라 다름)
적용 유체
물, 공기, 오수, 화학약품 등 다양한 유체에 사용 가능
(단, RUBBER & PTFE SEAT의 재질에 따라 다름 )
(단, RUBBER & PTFE SEAT의 재질에 따라 다름 )
적용 분야
화학 플랜트, 정수/폐수처리, 발전소, 해수 처리, 제약 등
중저압 시스템에 적함
중저압 시스템에 적함
설치 방향
수직, 수평 모두 가능
작동기
레버, 기어 등 수동식 및 전동, 공압, 유압 등 자동식
사이즈
DN 40 ~ 2000
유체의 온도 범위는 RUBBER & PTFE SEAT 재질에 따라 다름 : EPDM은 약 80°C, NBR은 약 70°C 정도, VITON 은 약 110°C ( 상시 사용온도 기준)
체결방법

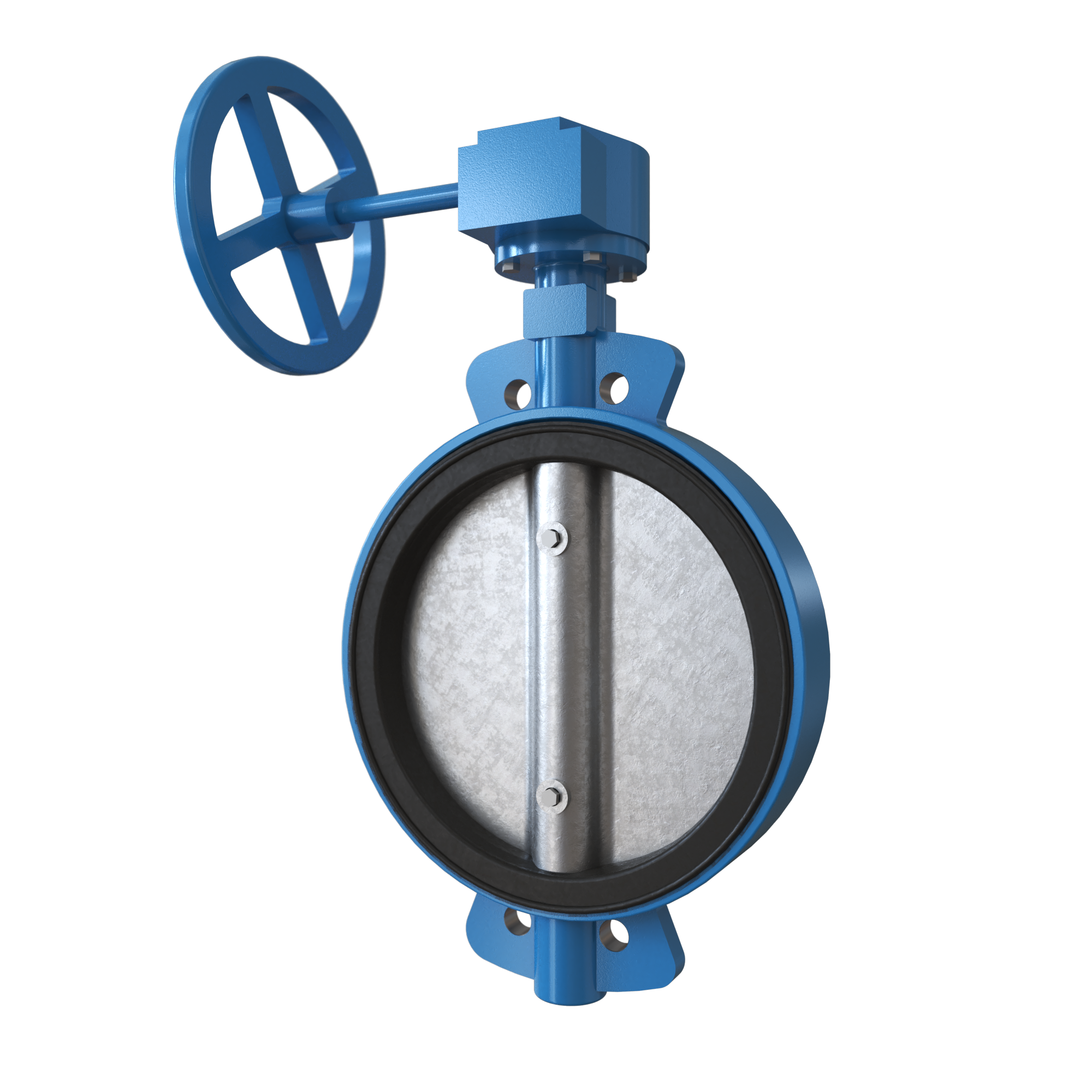

WAFER

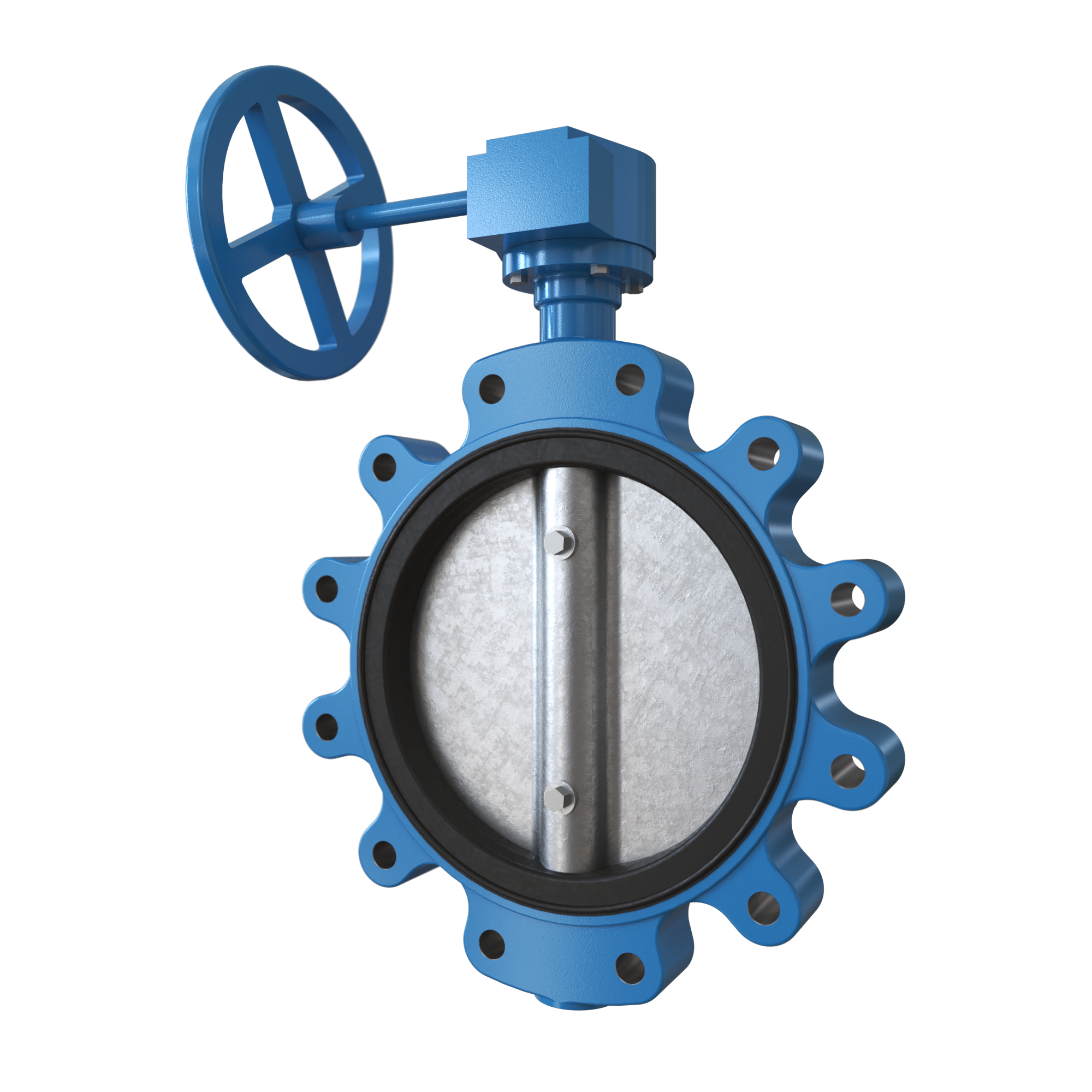

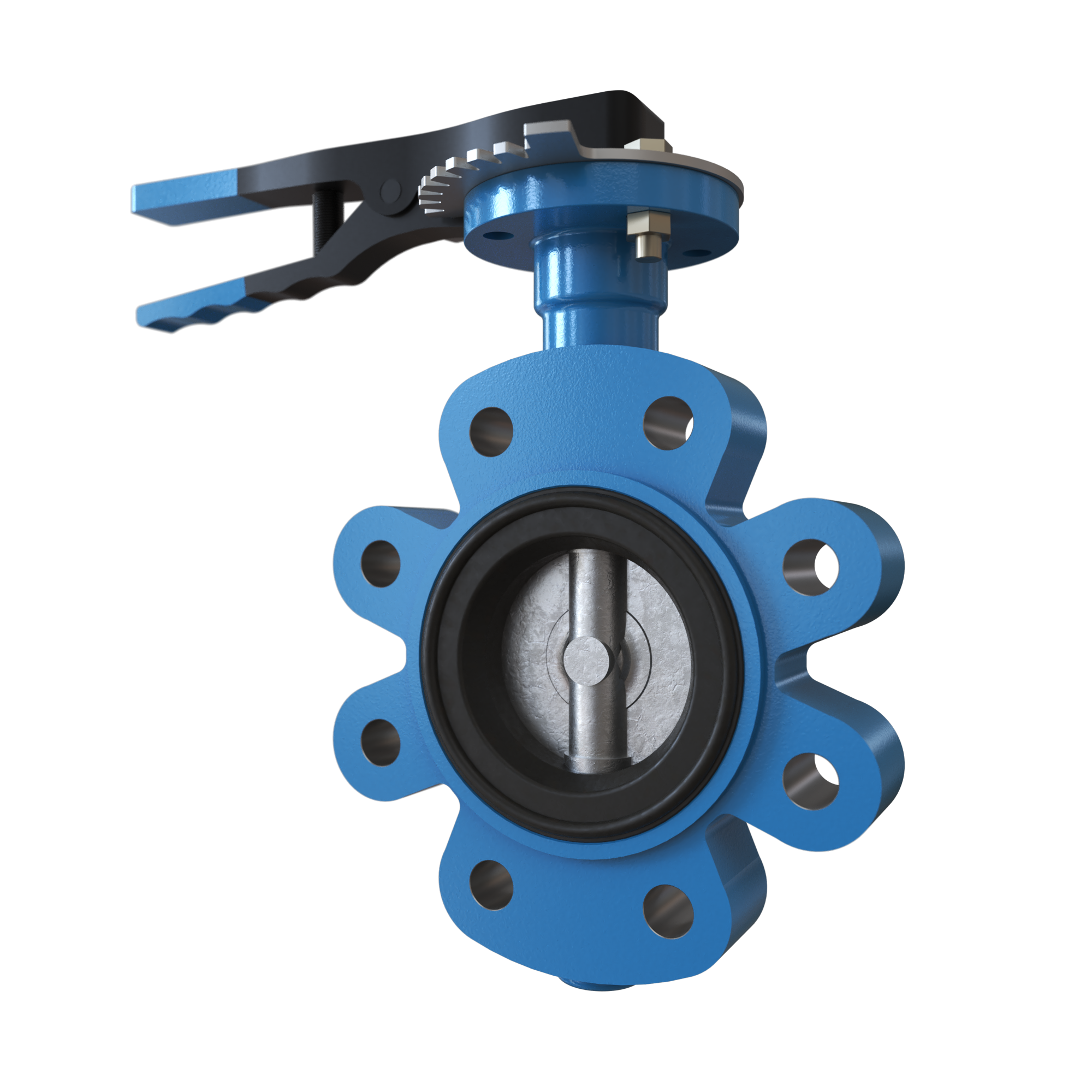

LUG

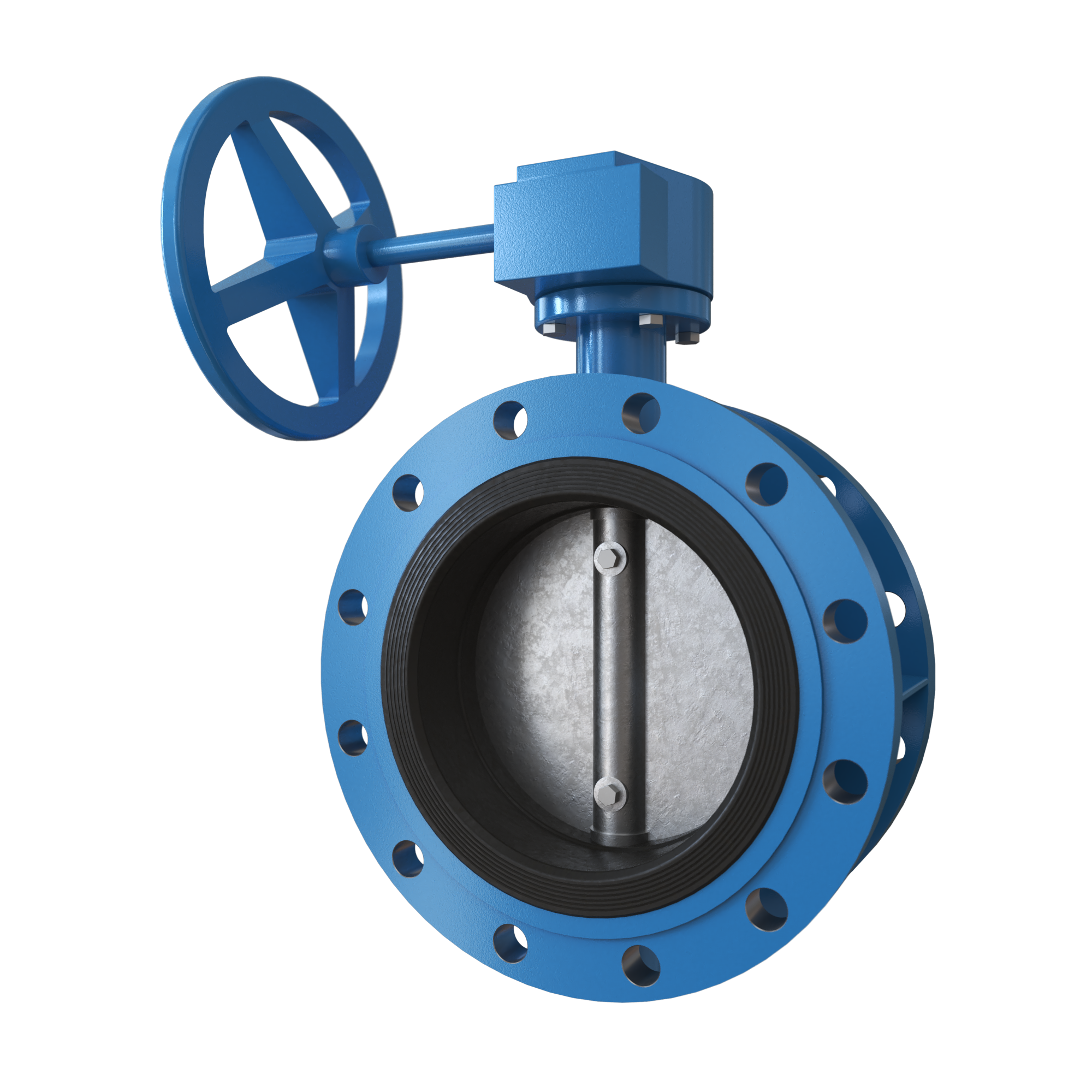

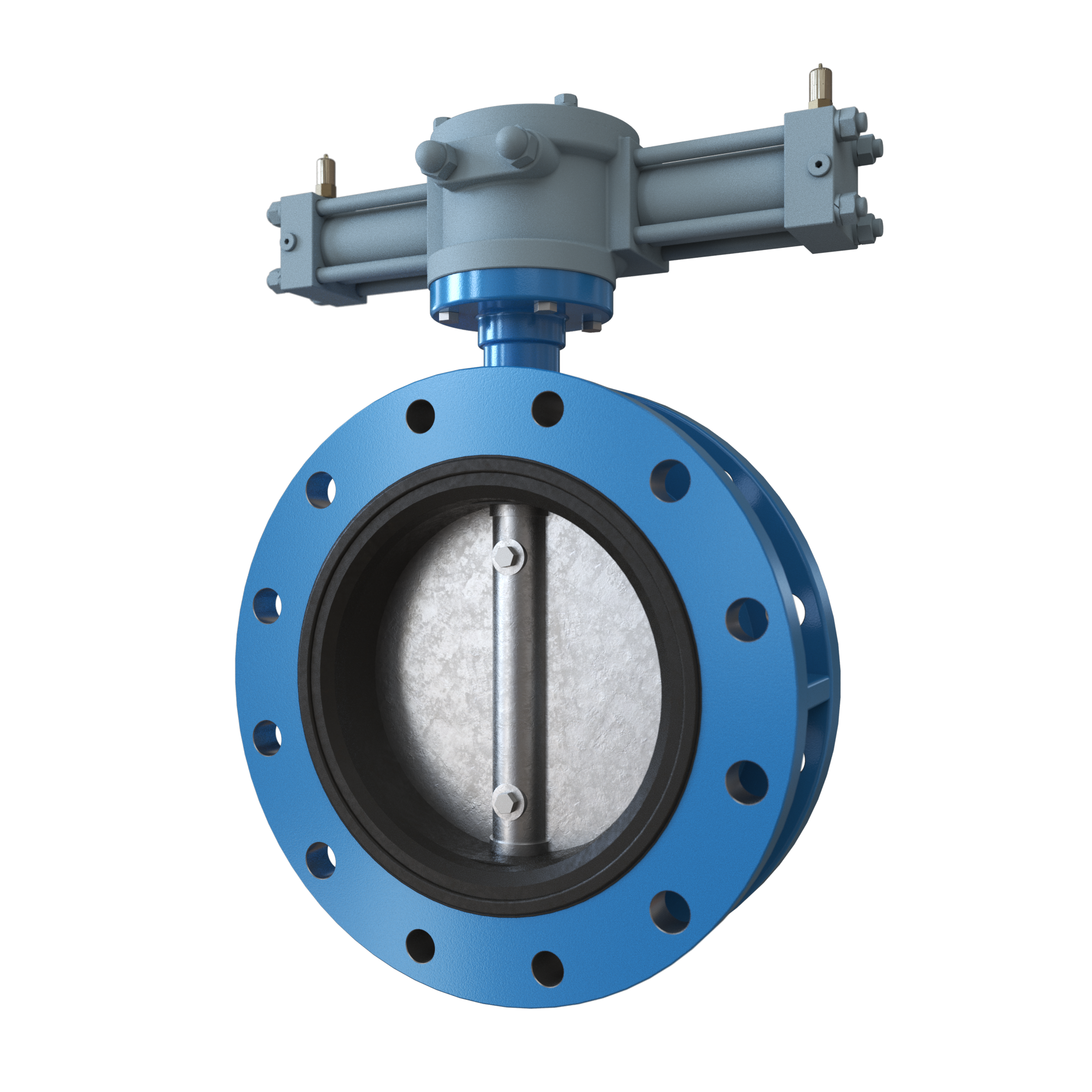

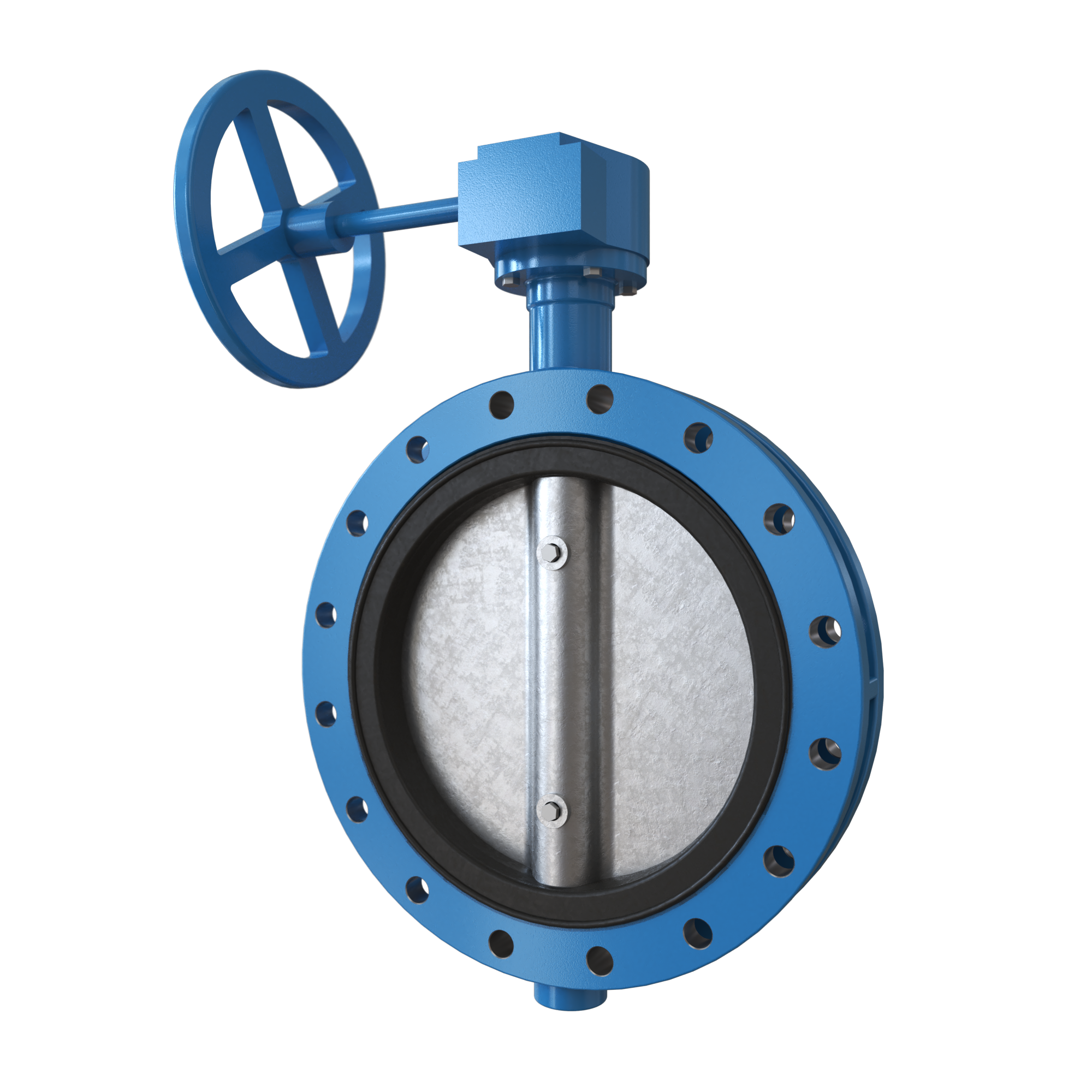

FLANGE
SEMI LUG
장점
합리적인 가격
유체 차단력이 확실하다.
쉬운 유지보수
다양한 설치 위치 가능 (수평, 수직 등)
